Глава 29. Виртуальные сети

⁠Глава 29. Виртуальные сети

OpenNebula позволяет создавать виртуальные сети, абстрагируя их от физической инфраструктуры.

При запуске ВМ её сетевые интерфейсы (определённые в шаблоне с помощью атрибутов NIC) подключаются к соответствующим сетевым устройствам гипервизора в соответствии с настройками выбранной виртуальной сети. Это обеспечивает ВМ доступ как к частным, так и к публичным сетям.

Управление виртуальными сетями осуществляется через:

командную строку (onevnet);
веб-интерфейс Sunstone.

Примечание

Подробное описание команды onevnet доступно в справочном руководстве:

$ man onevnet

Примеры:

получить список виртуальных сетей:

$ onevnet list
  ID USER     GROUP    NAME              CLUSTERS   BRIDGE               LEASES
   2 oneadmin oneadmin VirtNetwork       0          onebr2               0
   0 oneadmin oneadmin LAN               0          vmbr0                1

вывести подробную информацию о сети:
```
$ onevnet show 0
```

Все операции с виртуальными сетями также доступны в веб-интерфейсе:

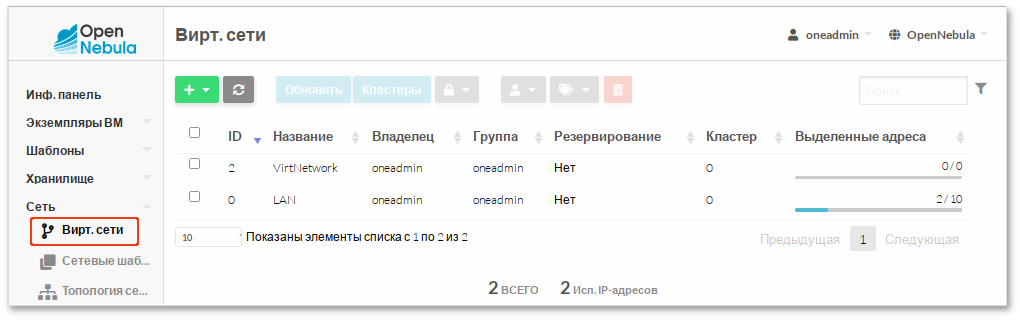

Работа с виртуальными сетями в OpenNebula-Sunstone

OpenNebula поддерживает следующие сетевые режимы:

Bridged (режим Сетевой мост) — ВМ подключается напрямую к Linux-мосту на узле;
802.1Q (режим VLAN) — изоляция трафика через VLAN-теги на общем мосту;
VXLAN — изоляция через инкапсуляцию VXLAN поверх IP-сети;
Open vSwitch — использование моста Open vSwitch с поддержкой VLAN;
Open vSwitch — VXLAN — комбинированная изоляция с применением OVS и VXLAN.

Тип сетевого режима задаётся атрибутом VN_MAD в шаблоне виртуальной сети.

⁠29.1. Режим Bridged

В этом режиме трафик ВМ передаётся напрямую через Linux-мост на узле гипервизора. OpenNebula поддерживает три варианта реализации Bridged:

dummy — без настройки моста (только для тестирования);
bridge (Bridged) — стандартный мост без фильтрации трафика;
fw (Bridged & Security Groups) — мост с применением правил групп безопасности с использованием iptables.

Примечание

Для работы групп безопасности в режиме fw должен быть установлен пакет ebtables.

⁠29.1.1. Глобальная конфигурация

Параметры поведения сетевого драйвера настраиваются в файле /var/lib/one/remotes/etc/vnm/OpenNebulaNetwork.conf (см. табл. Параметры конфигурации).

⁠

Таблица 29.1. Параметры конфигурации

Параметр	Описание
`:ipset_maxelem`	Максимальное число записей в IP-наборах (для групп безопасности)
`:keep_empty_bridge`	Сохранять мосты без подключённых интерфейсов (true/false)
`:ip_bridge_conf`	Хеш параметров, передаваемых команде `ip` при создании моста (`ip link add <bridge> type bridge ...`)

Примечание

После изменения конфигурации необходимо синхронизировать файлы со всеми узлами кластера:

$ onehost sync -f

Требования к инфраструктуре:

на каждом узле виртуализации должен быть создан сетевой мост с именем, указанным в атрибуте BRIDGE;
имя моста должно совпадать на всех узлах, входящих в кластер.

Важно

Не используйте интерфейс управления (через который осуществляется SSH-доступ к узлу) в качестве PHYDEV.

Если мост будет создан на этом интерфейсе, соединение с узлом будет потеряно. Всегда выделяйте отдельный физический интерфейс для виртуальных сетей (например, enp3s0).

Примечание

Если мост, указанный в атрибуте BRIDGE, отсутствует, OpenNebula не создаёт его автоматически, кроме случаев, когда задан PHYDEV. В этом случае мост будет создан при первом запуске ВМ.

⁠29.1.2. Создание виртуальной сети

Пример создания виртуальной сети с использованием конфигурационного файла:

Создайте файл net-bridged.conf:

NAME = "VirtNetwork"
VN_MAD = "bridge"
BRIDGE = "vmbr0"
PHYDEV = "enp3s0"

AR=[
    TYPE = "IP4",
    IP   = "192.168.0.140",
    SIZE = "5"
]

Загрузите сеть, выполнив команду:
```
$ onevnet create net-bridged.conf
ID: 1
```

Параметры виртуальной сети в режиме Bridged приведены в табл. Параметры виртуальной сети в режиме Bridged.

⁠

Таблица 29.2. Параметры виртуальной сети в режиме Bridged

Параметр	Значение	Обязательный
NAME	Имя виртуальной сети	Да
VN_MAD	Режим: `dummy` — режим Dummy Bridged; `bridge` — без фильтрации; `fw` — фильтрация с группами безопасности;	Да
BRIDGE	Имя сетевого моста на узлах виртуализации	Нет (кроме dummy)
PHYDEV	Имя физического сетевого устройства на узле виртуализации, подключаемого к мосту (не применяется в режиме dummy)	Нет
AR	Диапазон адресов, доступных в виртуальной сети	Нет

Пример создания виртуальной сети в веб-интерфейсе:

В левом меню выберите пункт Сеть → Вирт. сети.
На открывшейся странице нажмите кнопку + и выберите пункт Создать.

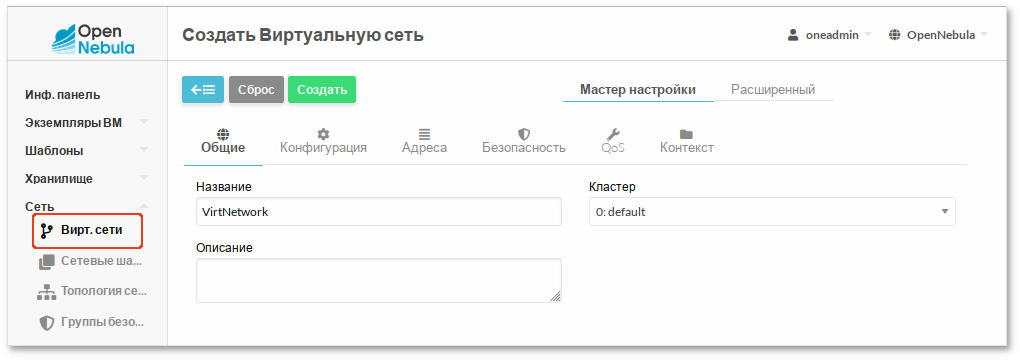

На вкладке Общие укажите название виртуальной сети:
На вкладке Конфигурация укажите интерфейс сетевого моста и выберите режим работы сети:
На вкладке Адреса задайте диапазон IP-адресов, который будет использоваться при выделении IP-адресов для ВМ:
Нажмите кнопку Создать.

⁠29.1.3. Дополнительные возможности

По умолчанию мост не фильтрует VLAN-теги. Для ограничения разрешённых тегов используется атрибут VLAN_TAGGED_ID. Он задаёт диапазон VLAN, разрешённых для трафика ВМ (поддерживаются списки тегов, разделённые запятыми, и диапазоны значений). Пример:

VLAN_TAGGED_ID = "100,105-107"

В этом случае ВМ будет разрешено использовать VLAN 100, 105, 106 и 107.

Примечание

Маркировка трафика выполняется самой ВМ. Мост лишь пробрасывает теги, но не добавляет их.
