7.2. Пример настройки STP

⁠7.2. Пример настройки STP

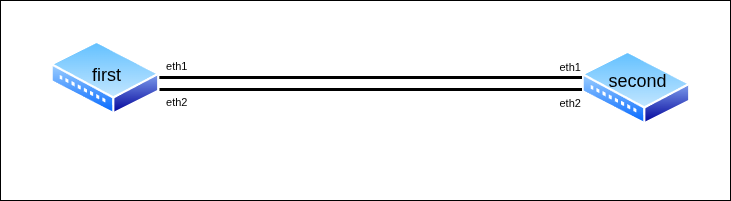

Рассмотрим систему из двух коммутаторов, объединённых двумя каналами связи, и изучим на ней возможности работы с протоколом:

Для работы создайте 2 клона согласно топологии сети. Для создания соединений между машинами необходимо в VirtualBox настроить сетевые интерфейсы (описание настройки подключения находится в соответствующем разделе второй лабораторной):

first:
- Adapter2 — intnet
- Adapter3 — deepnet
second:
- Adapter2 — intnet
- Adapter3 — deepnet

⁠7.2.1. Настройка коммутаторов

С помощью команд управления интерфейсами создайте на коммутаторах first и second интерфейсы типа bridge и свяжите с ними все используемые физические интерфейсы.

[root@first ~]# ip link add br0 type bridge
[root@first ~]# ip link set eth1 master br0
[root@first ~]# ip link set eth2 master br0
[root@first ~]#

[root@second ~]# ip link add br0 type bridge
[root@second ~]# ip link set eth1 master br0
[root@second ~]# ip link set eth2 master br0
[root@second ~]#

C помощью команд управления интерфейсами включите на коммутаторах все используемые интерфейсы.

[root@first ~]# ip link set br0 up
[root@first ~]# ip link set eth1 up
[root@first ~]# ip link set eth2 up
[root@first ~]#

[root@second ~]# ip link set br0 up
[root@second ~]# ip link set eth1 up
[root@second ~]# ip link set eth2 up
[root@second ~]#
