⁠8.3. Самостоятельная работа

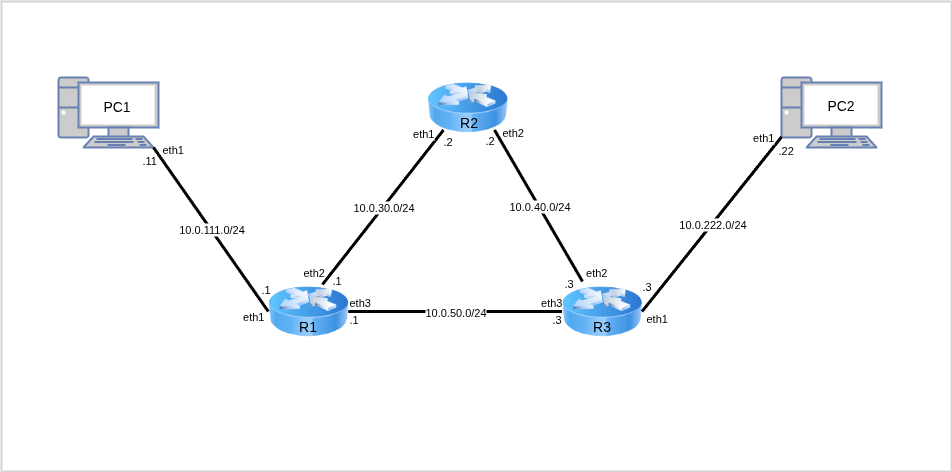

Топология для выполнения самостоятельной работы
Для работы необходимо 5 клонов согласно топологии сети. Для создания соединений между машинами необходимо в VirtualBox настроить сетевые интерфейсы (описание настройки подключения находится в соответствующем разделе второй лабораторной):

⁠8.3.1. Варианты заданий

⁠

Таблица 8.1. Варианты заданий

Вариант
Задание
1
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статический маршрут между R1 и R3
  4. Убедиться, что PC2 пингуется с PC1 и наоборот
  5. Выполнить traceroute с PC1 на PC2
2
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC2 не мог бы пинговать R2, а PC1 мог бы
  4. Выполнить traceroute с PC1 и PC2 на R2
3
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC1 не мог бы пинговать R2, а PC2 мог бы
  4. Выполнить traceroute с PC1 и PC2 на R2
4
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC1 не мог бы пинговать R2, но мог бы пинговать R3
  4. Выполнить traceroute с PC1 на R2 и R3
5
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC2 не мог бы пинговать R2, но мог бы пинговать R1
  4. Выполнить traceroute с PC2 на R2 и R1
6
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC1 не мог бы пинговать R2, но мог бы пинговать PC2
  4. Выполнить traceroute с PC1 на PC2 и R2
7
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы PC2 не мог бы пинговать R2, но мог бы пинговать PC1
  4. Выполнить traceroute с PC2 на PC1 и R2
8
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы R2 мог бы пинговать PC2 и PC1
  4. Выполнить traceroute с R2 на PC2 и PC1
9
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы R2 мог бы пинговать PC2, но не мог бы пинговать PC1
  4. Выполнить traceroute с R2 на PC2 и PC1
10
  1. Создать топологию, указанную на рисунке
  2. Убедиться, что PC2 не пингуется с PC1
  3. Настроить статические маршруты так, чтобы R2 мог бы пинговать PC1, но не мог бы пинговать PC2
  4. Выполнить traceroute с R2 на PC2 и PC1

⁠8.3.1.1. Задание

Запустить отчёты на каждой машине и выполнить соответствующие команды.
report 8 pc1
  1. ip a show eth1.
  2. ip route.
  3. ping -fc3 10.0.50.1.
  4. ping -fc3 10.0.30.2.
  5. ping -fc3 10.0.40.3.
  6. ping -fc3 10.0.222.22.
  7. traceroute 10.0.222.22.
  8. traceroute 10.0.40.2.
report 8 pc2
  1. ip a show eth1.
  2. ip route.
  3. ping -fc3 10.0.50.1.
  4. ping -fc3 10.0.30.2.
  5. ping -fc3 10.0.40.3.
  6. ping -fc3 10.0.111.11.
  7. traceroute 10.0.111.11.
  8. traceroute 10.0.40.2.
report 8 r1
  1. ip a show.
  2. ip route.
  3. ping -fc3 10.0.30.2.
  4. ping -fc3 10.0.40.3.
  5. ping -fc3 10.0.111.11.
  6. ping -fc3 10.0.222.22.
  7. traceroute 10.0.222.22.
  8. traceroute 10.0.111.11.
report 8 r2
  1. ip a show.
  2. ip route.
  3. ping -fc3 10.0.50.1.
  4. ping -fc3 10.0.40.3.
  5. ping -fc3 10.0.111.11.
  6. ping -fc3 10.0.222.22.
  7. traceroute 10.0.222.22.
  8. traceroute 10.0.111.11.
report 8 r3
  1. ip a show.
  2. ip route.
  3. ping -fc3 10.0.30.2.
  4. ping -fc3 10.0.50.1.
  5. ping -fc3 10.0.111.11.
  6. ping -fc3 10.0.222.22.
  7. traceroute 10.0.222.22.
  8. traceroute 10.0.111.11.
Полученные отчёты report.08.pc1, report.08.pc2, report.08.r1, report.08.r2, report.08.r3 через последовательный порт перенести из виртуальной машины и прислать их преподавателю с подписью выполненного варианта.
