9.2. Пример настройки RIP

⁠9.2. Пример настройки RIP

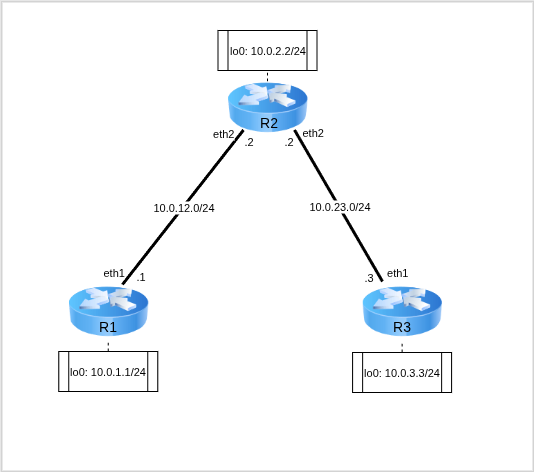

Для изучения маршрутизации с помощью RIP разберём топологию с тремя маршрутизаторами.

Для работы создайте 3 клона согласно топологии сети. Для создания соединений между машинами необходимо в VirtualBox настроить сетевые интерфейсы (описание настройки подключения находится в соответствующем разделе второй лабораторной):

R1:
- Adapter2 — intnet
R2:
- Adapter2 — intnet
- Adapter3 — deepnet
R3:
- Adapter2 — deepnet

⁠9.2.1. Базовая настройка виртуальных машин

С помощью команд управления интерфейсами создайте и включите интерфейсы согласно топологии

[root@R1 ~]# ip link set eth1 up
[root@R1 ~]# ip link add dev lo0 type veth
[root@R1 ~]# ip link set lo0 up
[root@R1 ~]#

[root@R2 ~]# ip link set eth1 up
[root@R2 ~]# ip link set eth2 up
[root@R2 ~]# ip link add dev lo0 type veth
[root@R2 ~]# ip link set lo0 up

[root@R3 ~]# ip link set eth1 up
[root@R3 ~]# ip link add dev lo0 type veth
[root@R3 ~]# ip link set lo up
[root@R3 ~]#

С помощью команд настройки IP‑адресов и настройки IP‑Forwarding на маршрутизаторах установите адреса согласно топологии.
```
[root@R1 ~]# ip addr add dev eth1 10.0.12.1/24
[root@R1 ~]# ip addr add dev lo0 10.0.1.1/24
[root@R1 ~]#
```
```
[root@R2 ~]# ip addr add dev eth1 10.0.12.2/24
[root@R2 ~]# ip addr add dev eth2 10.0.23.2/24
[root@R2 ~]# ip addr add dev lo0 10.0.2.2/24
[root@R2 ~]# sysctl net.ipv4.conf.all.forwarding=1
[root@R2 ~]#
```
```
[root@R3 ~]# ip addr add dev eth1 10.0.23.3/24
[root@R3 ~]# ip addr add dev lo 10.0.3.3/24
[root@R3 ~]#
```
Вместе с описанием IP‑адресов в таблице маршрутизации автоматически появятся записи о маршрутах в сетях описанных адресов.

С помощью команд управления таблицами маршрутизации на маршрутизаторах выведите данные всех таблиц маршрутизации.

[root@R1 ~]# ip route
10.0.1.0/24 dev lo0 proto kernel scope link src 10.0.1.1 linkdown
10.0.12.0/24 dev eth1 proto kernel scope link src 10.0.12.1
[root@R1 ~]#

[root@R2 ~]# ip route
10.0.2.0/24 dev lo0 proto kernel scope link src 10.0.2.2 linkdown
10.0.12.0/24 dev eth1 proto kernel scope link src 10.0.12.2
10.0.23.0/24 dev eth2 proto kernel scope link src 10.0.23.2
[root@R2 ~]#

[root@R3 ~]# ip route
10.0.3.0/24 dev lo0 proto kernel scope link src 10.0.3.3 linkdown
10.0.23.0/24 dev eth1 proto kernel scope link src 10.0.23.3
[root@R3 ~]#
