Глава 30. Работа с образами в OpenNebula

⁠Глава 30. Работа с образами в OpenNebula

30.1.1. Ручная установка
30.1.2. Использование магазинов приложений OpenNebula

OpenNebula позволяет пользователям создавать и управлять образами дисков и вспомогательных файлов, которые используются при развёртывании ВМ. Образы хранятся в хранилищах данных и могут совместно использоваться несколькими ВМ в зависимости от их типа и режима (постоянный/непостоянный).

⁠

Таблица 30.1. Типы образов

Тип	Описание	Хранилище
OS	Загрузочный диск с установленной операционной системой	Images Datastore
CDROM	ISO-образ (только для чтения). Можно подключить несколько образов, но загрузка возможна только с одного из них	Images Datastore
DATABLOCK	Блок данных (например, для размещения базы данных) или пустой диск для установки ОС	Images Datastore
KERNEL	Ядро Linux (vmlinuz)	Files & Kernels Datastore
RAMDISK	Образ initrd/initramfs	Files & Kernels Datastore
CONTEXT	Файл контекстуализации (для автоматической начальной настройки ВМ)	Files & Kernels Datastore

Примечание

Образы KERNEL и RAMDISK указываются в шаблоне ВМ через атрибуты OS[kernel=...] и OS[initrd=...], а не подключаются как отдельные диски.

Образы могут использоваться в двух режимах:

Постоянные (persistent) — изменения, внесённые в образ во время работы ВМ, сохраняются после её завершения. Такой образ может одновременно использоваться только одной ВМ.
Непостоянный (non-persistent) — изменения не сохраняются. При запуске ВМ создаётся временная копия образа, которая удаляется при остановке ВМ.

Образы в OpenNebula проходят через различные состояния, отражающие текущий этап их обработки.

Примечание

В выводе oneimage list отображается сокращённое имя STATE (например, rdy, disa).

⁠

Таблица 30.2. Состояния образов

Состояние	Краткий псевдоним	Описание
INIT	init	Состояние инициализации
READY (ГОТОВО)	rdy	Образ готов к использованию
USED (ИСПОЛЬЗУЕТСЯ), USED_PERS (ЗАНЯТ_ПОСТОЯННЫЙ)	used	Образ используется как минимум одной ВМ. Образ нельзя удалить или изменить
DISABLED (Отключен)	disa	Образ отключён владельцем. Новые ВМ не могут его использовать
LOCKED (ЗАБЛОКИРОВАН), LOCKED_USED, LOCKED_USED_PERS (ЗАБЛОКИРОВАН_ПОСТОЯННЫЙ)	lock	Образ копируется или создаётся. ВМ, использующие его, ожидают завершения операции
ERROR (Ошибка)	err	Операция завершилась неудачей (см. `oneimage show` для получения сообщения об ошибке)
CLONE (Клонирование)	clon	Образ клонируется
DELETE (Удаление)	dele	Образ удаляется из хранилища данных

Управление образами осуществляется с помощью:

командной строки (oneimage);
веб-интерфейса Sunstone.

Основные параметры команды oneimage:

--name <имя> — имя нового образа;
--datastore <имя|ID> — имя или идентификатор хранилища данных;
--description <описание> — описание образа (необязательно);
--type <тип> — тип образа: OS, CDROM, DATABLOCK, KERNEL, RAMDISK, CONTEXT;
--persistent — создание постоянного образа;
--prefix <префикс> — префикс устройства в гостевой ОС (hd, sd, vd);
--target <устройство> — целевое устройство подключения диска;
--path <путь/URL> — путь к файлу образа или URL-адрес;
--source <источник> — источник данных для использования (применяется для нефайловых образов);
--size <размер> — размер в МБ (используется для DATABLOCK или при изменении размера).

⁠30.1. Создание образов дисков

При создании образов дисков для ВМ в OpenNebula доступны следующие подходы:

ручная установка — установка ОС непосредственно в запущенной ВМ;
приложения OpenNebula Marketplace — развёртывание готовых образов и шаблонов из официального каталога.

⁠30.1.1. Ручная установка

При использовании гипервизора KVM возможно создание базовых образов операционных систем путём ручной установки ОС в ВМ, развёрнутой в OpenNebula. Этот метод обеспечивает максимальный контроль над процессом установки и конфигурацией системы.

Процесс ручного создания образа включает следующие шаги:

Шаг 1. Добавление установочного носителя
В хранилище образов необходимо загрузить установочный ISO-образ операционной системы и создать образ типа CDROM.
Шаг 2. Создание установочного диска
Диск, на который будет установлена операционная система, необходимо создать как образ типа DATABLOCK.
Шаг 3. Создание шаблона и экземпляра ВМ
Необходимо создать шаблон ВМ с подключёнными:
- установочным CDROM;
- пустым диском типа DATABLOCK.
После этого создать экземпляр ВМ и выполнить установку гостевой ОС.
Шаг 4. Выключение ВМ и подготовка образа
После завершения установки и настройки операционной системы ВМ необходимо выключить. Постоянный диск с установленной ОС сохраняется в хранилище данных и может быть преобразован в образ типа OS для дальнейшего использования при массовом развёртывании ВМ.

⁠30.1.1.1. Создание образа типа CDROM

Создание образа типа CDROM (установочный ISO-образ):

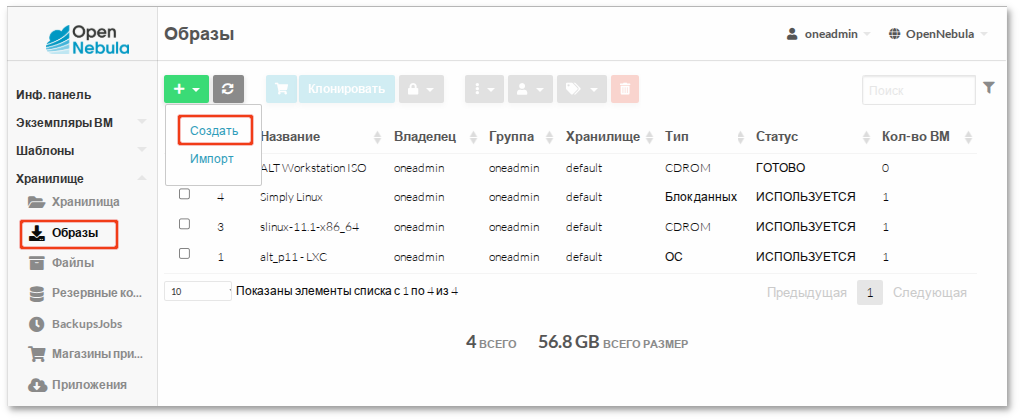

Перейдите в раздел Хранилище → Образы.
На загруженной странице нажмите + → Создать:

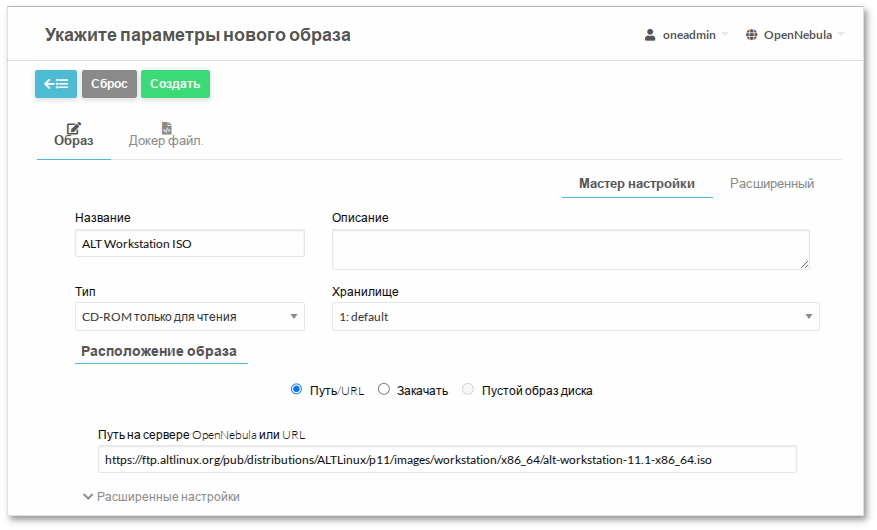

В открывшемся окне укажите:
- Название;
- Тип — CD-ROM только для чтения;
- Хранилище;
- Расположение образа — Путь/URL;
- Путь на сервере OpenNebula или URL — путь к файлу ISO-образа.
Нажмите кнопку Создать.

Примечание

Если указывается путь на сервере управления, ISO-образ должен находиться в каталоге, доступном пользователю oneadmin.

Пример создания образа типа CDROM в командной строке:

$ oneimage create -d 1 --name "ALT Workstation ISO" \
    --path /var/tmp/alt-workstation-11.1-x86_64.iso --type CDROM
ID: 31

где -d 1 — хранилище данных по умолчанию (ID = 1).

⁠30.1.1.2. Создание образа типа DATABLOCK

Создание пустого диска (DATABLOCK):

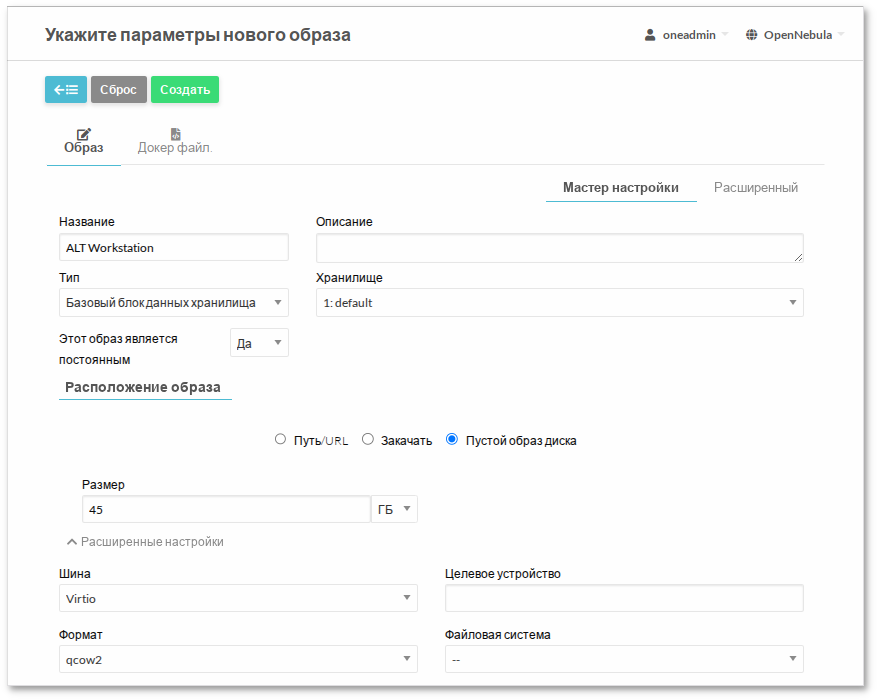

В разделе Хранилище → Образы нажмите + → Создать:
В открывшемся окне укажите:
- Название;
- Тип — Базовый блок данных хранилища;
- Хранилище;
- Этот образ является постоянным — Да;
- Расположение образа — Пустой образ диска;
- Размер;
- Формат — qcow2.
Нажмите кнопку Создать.

Пример создания пустого образа диска в командной строке:

$ oneimage create -d 1 --name "ALT Workstation" \
    --type DATABLOCK --size 45G --persistent --driver qcow2
ID: 33

где:

-d 1 — хранилище данных по умолчанию (ID = 1);
--size 45G — размер образа (45 ГБ);
--driver qcow2 — формат образа qcow2.

Примечание

Не задавайте слишком большой размер диска — его можно увеличить позднее при создании ВМ.

⁠30.1.1.3. Создание шаблона ВМ

Шаблон определяет конфигурацию ВМ: количество CPU, объём памяти, диски, сетевые интерфейсы и другие параметры.

⁠30.1.1.3.1. Создание шаблона в командной строке

Для создания шаблона в командной строке:

Создайте файл template:

NAME = "ALT Workstation"
CPU = "1"
MEMORY = "1024"
MEMORY_UNIT_COST = "MB"
HYPERVISOR = "kvm"

DISK = [
  IMAGE = "ALT Workstation ISO",
  IMAGE_UNAME = "oneadmin"
]

DISK = [
  DEV_PREFIX = "vd",
  IMAGE = "ALT Workstation",
  IMAGE_UNAME = "oneadmin"
]

NIC = [
  NETWORK = "VirtNetwork",
  NETWORK_UNAME = "oneadmin",
  SECURITY_GROUPS = "0"
]

INPUTS_ORDER = ""
LOGO = "images/logos/alt.png"

NIC_DEFAULT = [
  MODEL = "virtio" ]

OS = [
  BOOT = "disk1,disk0"  # Сначала основной диск (disk1), затем CDROM (disk0)
]

GRAPHICS = [
  LISTEN = "0.0.0.0",
  TYPE = "SPICE"
]

CONTEXT = [
  NETWORK = "YES",
  SSH_PUBLIC_KEY = "$USER[SSH_PUBLIC_KEY]"
]

SCHED_REQUIREMENTS = "ID=\"0\""

Зарегистрируйте шаблон:
```
$ onetemplate create template
ID: 22
```

⁠30.1.1.3.2. Создание шаблона в веб-интерфейсе Sunstone

Для создания шаблона ВМ:

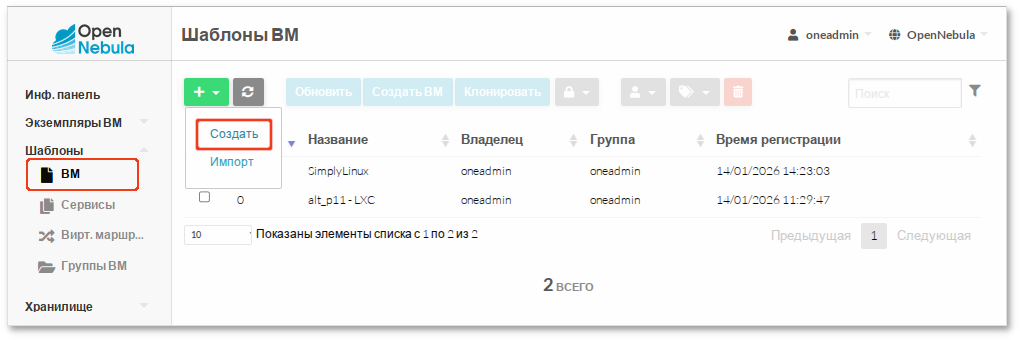

В левом меню выберите Шаблоны → ВМ.
На загруженной странице нажмите + → Создать:

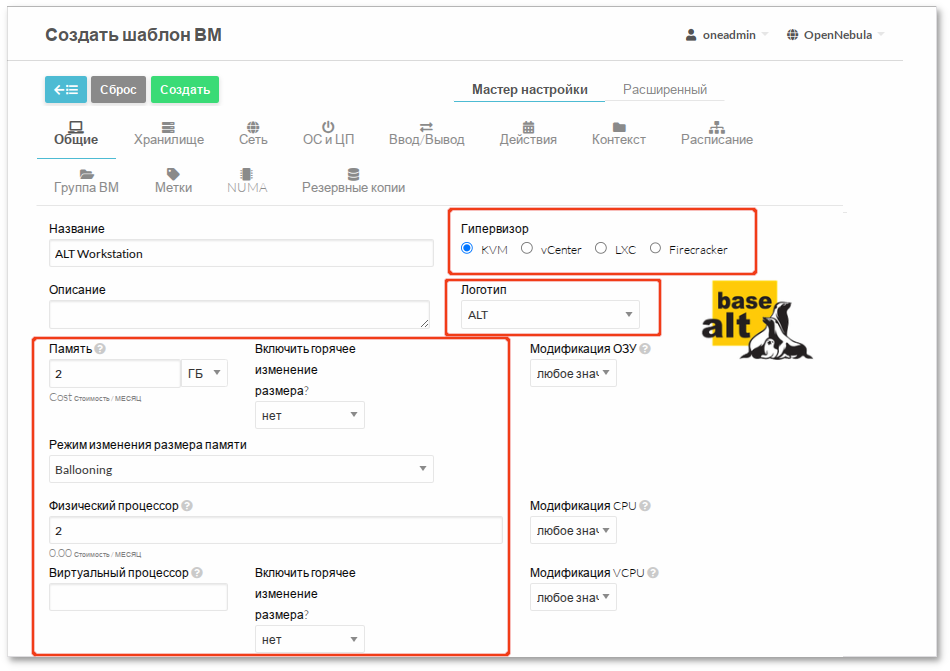

На вкладке Общие укажите параметры CPU, объём памяти и гипервизор:

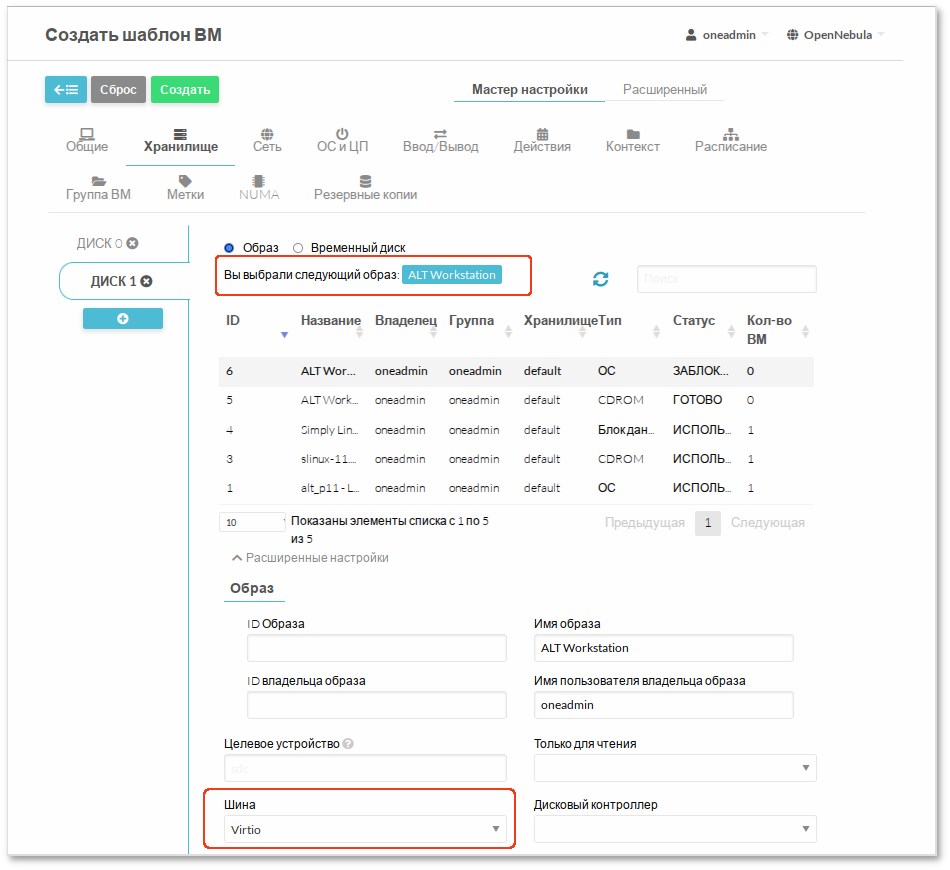

На вкладке Хранилище:
- добавьте ISO-образ как первый диск;
- добавьте пустой DATABLOCK как второй диск и укажите для него шину Virtio.

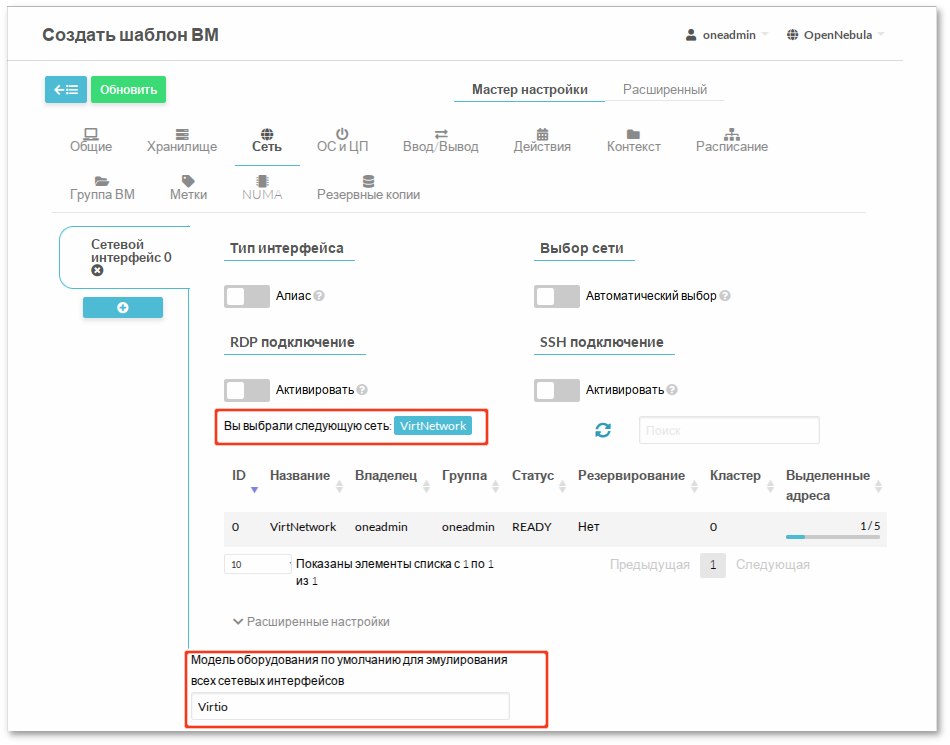

На вкладке Сеть укажите модель сетевого адаптера — Virtio и сеть, к которой будет подключена ВМ:
На вкладке ОС и ЦПУ укажите архитектуру устанавливаемой системы и задайте порядок загрузки — диск, затем CDROM:
Примечание
При таком порядке загрузки, если диск пуст, загрузка произойдёт с CDROM. После установки операционной системы загрузка будет автоматически выполняться с диска.
На вкладке Ввод/Вывод выберите тип графической консоли, например SPICE:
На вкладке Контекст включите сетевую контекстуализацию и укажите SSH-ключ:
Примечание
Если поле SSH-ключа оставить пустым, будет использована переменная $USER[SSH_PUBLIC_KEY].

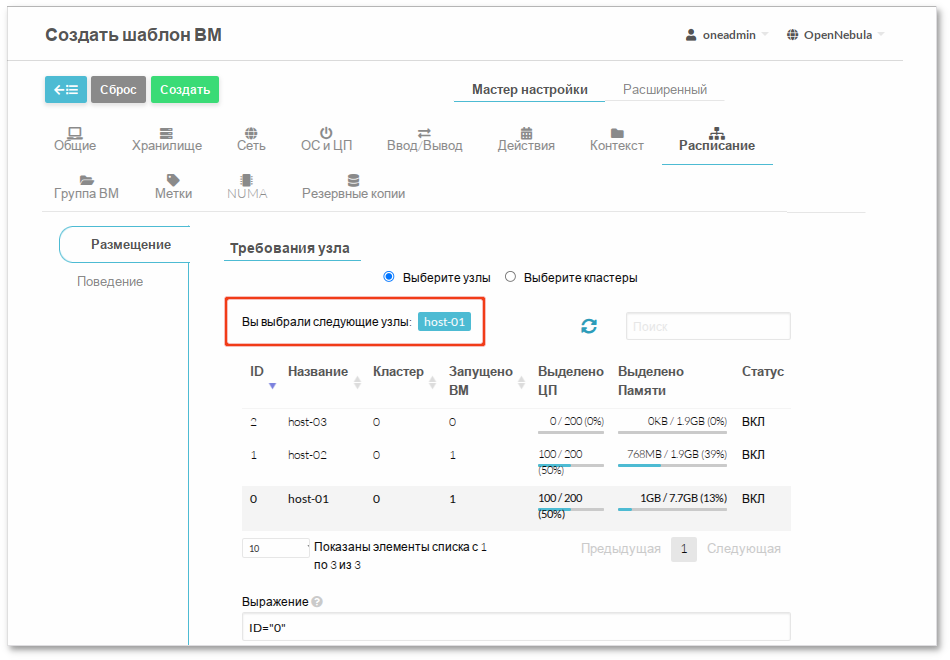

На вкладке Расписание при необходимости укажите кластер или конкретный узел, на котором должна быть размещена ВМ:
Нажмите кнопку Создать.

⁠30.1.1.4. Создание ВМ

Создание ВМ в веб-интерфейсе Sunstone:

В левом меню выберите Шаблоны → ВМ.
Выберите нужный шаблон и нажмите Создать ВМ:
В открывшемся окне укажите имя ВМ и нажмите Создать ВМ:

Создание ВМ из шаблона в командной строке:

$ onetemplate instantiate 9
VM ID: 5

⁠30.1.1.5. Подключение к ВМ и установка ОС

Примечание

Процесс создания ВМ может занять несколько минут. Необходимо дождаться, пока её статус изменится на ЗАПУЩЕНО (RUNNING).

Подключение через Sunstone:

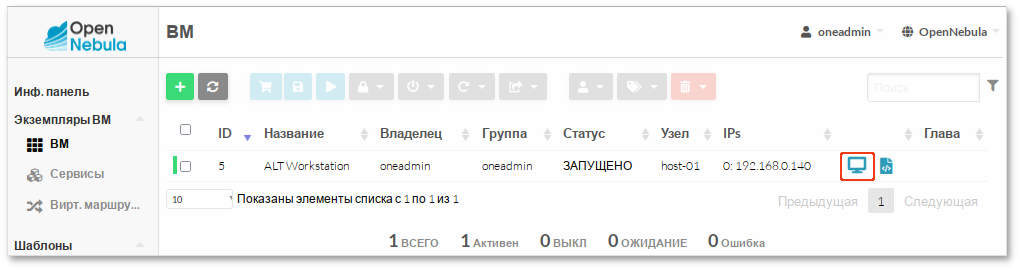

Перейдите в раздел Экземпляры ВМ → ВМ.
Выберите ВМ и подключитесь к ней через SPICE:

Для подключения через внешний клиент SPICE нужно указать:

spice://192.168.0.180:5905

где:

192.168.0.180 — IP-адрес узла с ВМ;
5 — идентификатор ВМ (номер порта равен 5900 + ID ВМ).

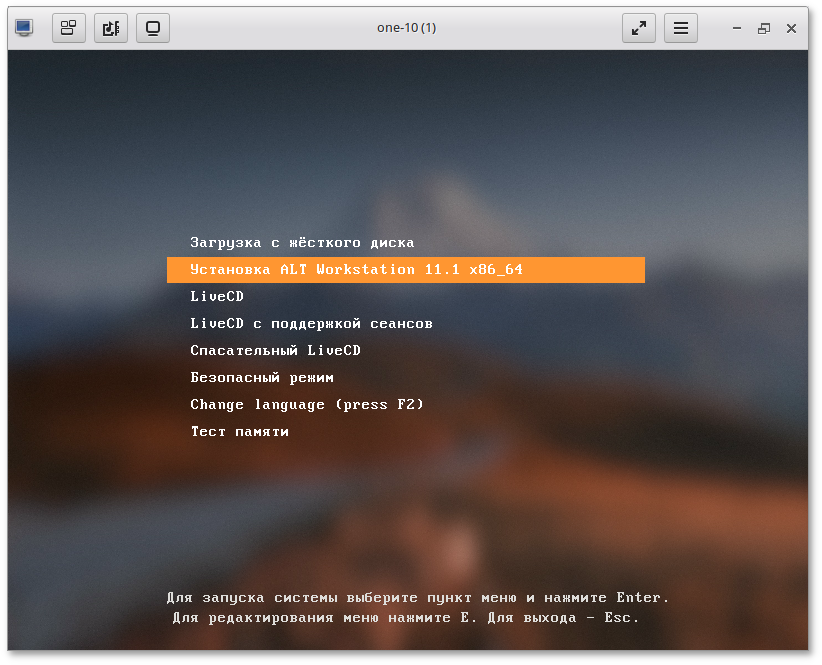

Выполните установку операционной системы в консоли ВМ:

⁠30.1.1.6. Настройка контекстуализации

Контекстуализация позволяет автоматически настраивать ВМ при запуске: задавать имя узла, сетевые параметры, SSH-ключи и другие настройки.

Пример настройки контекстуализации на установленной ОС «Альт»:

Подключитесь к ВМ (через консоль или SSH).
Установите пакет контекстуализации (opennebula-context):
```
# apt-get update && apt-get install opennebula-context
```
Настройте сеть через systemd-networkd:
- установите пакет синхронизации времени (systemd-timesyncd):
  # apt-get install systemd-timesyncd
- создайте файл /etc/systemd/network/lan.network для автоматической настройки всех интерфейсов по DHCP:
  [Match] Name = * [Network] DHCP = ipv4
- отключите etcnet и NetworkManager, включите systemd-networkd и systemd-timesyncd:
  # systemctl disable network NetworkManager && systemctl enable systemd-networkd systemd-timesyncd
Перезагрузите ВМ.

После перезагрузки ВМ получит IP-адрес из пула OpenNebula (через IPAM) и будет доступна по SSH с использованием ключа из профиля пользователя.

⁠30.1.1.7. Создание образа типа ОС

После завершения установки и настройки системы ВМ необходимо выключить и удалить.

Для удаления ВМ в Sunstone в разделе Экземпляры ВМ → ВМ выберите ВМ и нажмите кнопку Уничтожить:

Удаление ВМ в командной строке:

$ onevm terminate 5

Примечание

Поскольку диск был постоянным (persistent), он останется в хранилище и сохранит все внесённые изменения.

Преобразуйте образ в тип OS и сделайте его непостоянным:

В Sunstone:
1. В разделе Хранилище → Образы ВМ выберите образ с установленной ОС.
2. Измените тип блочного устройства с Блок данных на ОС.
3. Установите состояние Не постоянный.

в командной строке:

$ oneimage chtype 1 OS
$ oneimage nonpersistent 1

Примечание

Это позволит использовать образ для массового развёртывания ВМ, при котором каждая ВМ получит собственную копию диска.

Образ готов к использованию. Теперь можно:

создавать новые ВМ на его основе;
обновлять и использовать существующие шаблоны ВМ.

⁠30.1.2. Использование магазинов приложений OpenNebula

Магазины приложений (Marketplace) в OpenNebula предоставляют удобный способ интеграции облачной инфраструктуры с популярными поставщиками готовых образов и приложений.

Магазин приложений может быть:

публичным — доступным для всех установок OpenNebula (например, официальный OpenNebula Public);
частным — размещённым локально внутри организации и может использоваться:
- в одной зоне OpenNebula;
- во всех зонах федерации (если настроен общий доступ).

Магазин хранит приложения Marketplace (Marketplace Appliance) — готовые к развёртыванию пакеты, включающие:

один или несколько образов (дисков);
метаданные: шаблоны виртуальных машин, определения сервисов из нескольких ВМ (Multi-VM Services), скрипты контекстуализации и т. д.

Примечание

Для доступа к публичным магазинам (включая OpenNebula Public) требуется подключение к Интернету.

⁠30.1.2.1. Управление магазинами

По умолчанию включён только официальный публичный магазин OpenNebula. Остальные магазины изначально отключены.

Чтобы включить магазин приложений, используется команда:

$ onemarket enable <ID_магазина>

Отключить магазин можно с помощью команды:

$ onemarket disable <ID_магазина>

Отключение магазина не удаляет уже импортированные в облако приложения. Однако новые приложения из этого магазина перестанут отображаться, и синхронизация будет остановлена.

Список магазинов можно можно посмотреть:

в веб-интерфейсе: Хранилище → Магазины приложений:

в командной строке:

$ onemarket list
  ID NAME                               SIZE AVAIL        APPS MAD     ZONE STAT
   1 Linux Containers                     0M -               0 linuxco    0 off
   0 OpenNebula Public                    0M -             116 one        0 on

⁠30.1.2.2. OpenNebula Public

OpenNebula Public — это официальный каталог готовых к использованию виртуальных устройств и приложений.

Импорт приложения:

В веб-интерфейсе перейдите: Хранилище → Магазины приложений → OpenNebula Public → Приложения:
Выберите нужное приложение и нажмите кнопку Импорт в хранилище:
В открывшемся окне:
- укажите имя образа и имя шаблона;
- выберите целевое хранилище данных;
- нажмите кнопку Загрузить:

Каждое приложение содержит как минимум один образ и шаблон виртуальной машины.

Настройка образов, загруженных из магазина приложений:

Дождитесь, пока образ перейдёт в состояние ГОТОВО.
Измените тип образа на Постоянный (если планируете вносить изменения).
При необходимости отредактируйте шаблон (сеть, CPU, память и т. д.).
Создайте ВМ на основе шаблона.
Подключитесь к ВМ и выполните дополнительную настройку (установка ПО, обновление и т. д.).
После завершения настройки:
- остановите и удалите ВМ;
- измените тип образа обратно на Не постоянный, чтобы сэкономить место и обеспечить «чистое» состояние для будущих развёртываний.

Готовый образ можно использовать повторно или создавать на его основе новые шаблоны.

⁠30.1.2.3. Linux Containers

Магазин Linux Containers предоставляет доступ к популярным образам контейнеров LXC (ALT, Ubuntu, CentOS и др.), адаптированным для работы в OpenNebula.

Примечание

Для импорта образа требуется:

около 6 ГБ свободного места в хранилище данных (плюс размер самого образа);
настроенная поддержка LXC на узлах.

Примечание

В процессе импорта в файловой системе контейнера создаётся файл /var/log/chroot.log содержащий журнал операций установки. В случае ошибок он может помочь в диагностике.

Импорт контейнера:

В веб-интерфейсе перейдите: Хранилище → Магазины приложений → Linux Containers → Приложения:
Выберите нужный LXC-образ и нажмите кнопку Импорт в хранилище:
В открывшемся окне:
- укажите имя образа и шаблона;
- выберите целевое хранилище данных;
- нажмите кнопку Загрузить:

Каждый контейнер включает образ LXC и шаблон виртуальной машины, настроенный для запуска в режиме контейнера.

Развёртывание контейнера из шаблона выполняется точно так же, как и обычной ВМ:

через интерфейс Sunstone:
с помощью команды:
```
$ onevm create <шаблон>
```
