⁠6.2. Самостоятельная работа

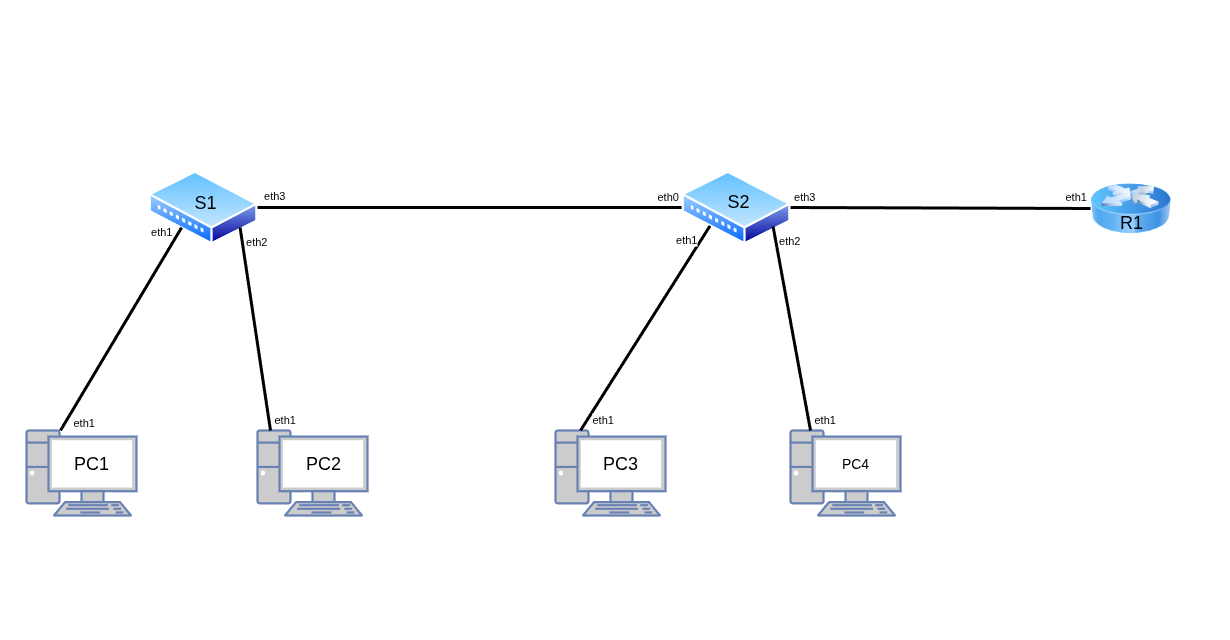

Топология для выполнения самостоятельной работы
  1. Определить свой вариант X как свой номер по порядку в упорядоченном по алфавиту списке группы.
  2. Создать топологию, изображённую выше.
  3. PC1 и PC3 должны быть объединены в один VLAN с номером (X + 10).
    PC2 и PC4 должны быть объединены в другой VLAN с номером (X + 20).
  4. Реализовать пересылку между VLAN через маршрутизатор R1.
  5. IP‑адреса для сетевых устройств в VLAN (X + 10) брать из сети 10.0.{X+10}.0/24.
    IP‑адреса для сетевых устройств в VLAN (X + 20) брать из сети 10.0.{X+20}.0/24.

⁠6.2.1. Задание

Запустить отчёты на каждой машине и выполнить соответствующие команды.

Примечание

Поскольку для устройств не зафиксированы номера хостов, их выбор оставляется за исполнителем. При описании команд отчётов используются номера A, B, C, D для IP-адресов абонентов и R для обозначения IP-адресов маршрутизатора. Необходимо на этом месте указывать выбранные IP-адреса.
report 6 pc1
  1. ip a show <PC1→S1 interface>.
  2. ip route.
  3. ping -fc3 10.0.{X+10}.R.
  4. ping -fc3 10.0.{X+20}.R.
  5. ping -fc3 10.0.{X+20}.B.
  6. ping -fc3 10.0.{X+10}.C.
  7. ping -fc3 10.0.{X+20}.D.
  8. traceroute 10.0.{X+10}.C.
report 6 pc2
  1. ip a show <PC2→S1 interface>.
  2. ip route.
  3. ping -fc3 10.0.{X+20}.R.
  4. ping -fc3 10.0.{X+10}.R.
  5. ping -fc3 10.0.{X+10}.A.
  6. ping -fc3 10.0.{X+10}.C.
  7. ping -fc3 10.0.{X+20}.D.
  8. traceroute 10.0.{X+20}.D.
report 6 pc3
  1. ip a show <PC3→S2 interface>.
  2. ip route.
  3. ping -fc3 10.0.{X+10}.R.
  4. ping -fc3 10.0.{X+20}.R.
  5. ping -fc3 10.0.{X+10}.A.
  6. ping -fc3 10.0.{X+20}.B.
  7. ping -fc3 10.0.{X+20}.D.
  8. traceroute 10.0.{X+10}.A.
report 6 pc4
  1. ip a show <PC4→S2 interface>.
  2. ip route.
  3. ping -fc3 10.0.{X+20}.R.
  4. ping -fc3 10.0.{X+10}.R.
  5. ping -fc3 10.0.{X+10}.A.
  6. ping -fc3 10.0.{X+20}.B.
  7. ping -fc3 10.0.{X+10}.C.
  8. traceroute 10.0.{X+20}.B.
report 6 r1
  1. ip a show <R1→S2 (vlan X+10) interface>.
  2. ip a show <R1→S2 (vlan X+20) interface>.
  3. ip route.
  4. sysctl net.ipv4.conf.all.forwarding.
report 6 s1
  1. bridge vlan show.
report 6 s2
  1. bridge vlan show.
Полученные отчёты report.06.pc1, report.06.pc2, report.06.pc3, report.06.pc4, report.06.r1, report.06.s1, report.06.s2 через последовательный порт перенести из виртуальной машины и прислать их преподавателю с подписью выполненного варианта.
